無線模塊性能測試—靈敏度

靈敏度在無線模塊中是一項非常重要的參數，在無線通訊領域中，接收靈敏度就好比人類的聽力一樣，提高信號的接收靈敏度可使無線產品具有更強地捕獲弱信號的能力。當傳輸距離越遠時，信號就會越弱，這時靈敏度高的無線模塊也能穩定的接收數據，所以，當接收靈敏度越高時，傳輸距離就越遠。今天，思為無線為大家演示如何去測試無線模塊的靈敏度，希望能夠讓大家對我司的產品有更好的認知。

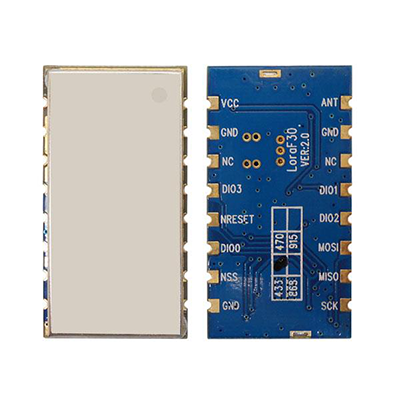

一、待測試無線模塊

二、所需工具和儀器

高頻信號發生器，直流電源，示波器，靜電手帶,電流表，產品功能測試架

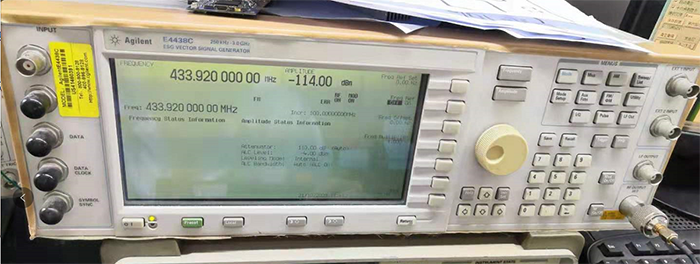

（高頻信號發生器）

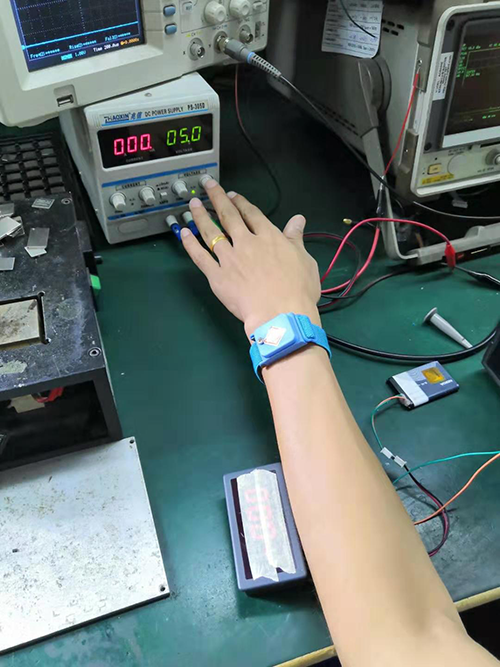

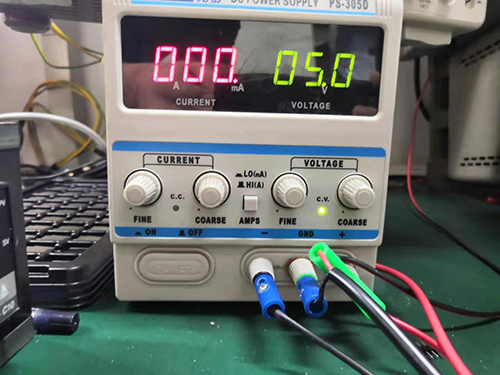

（直流電源）

（示波器）

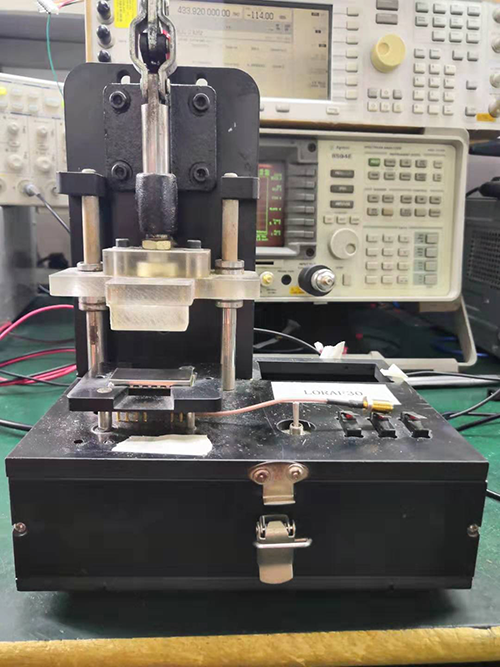

（產品功能測試架）

三、測試步驟

1、戴上靜電手環，將電源電壓設在5V

2、將高頻信號發生器的中心頻點設為當前模塊的工作頻率，具體設置見下面表格。

3、 將示波器的電壓刻度設為2V，時間刻度設為2ms

4、將測試DEMO板的頻率設成跟儀器頻率一致，測試模式設為RX TEST,將示波器的探頭接在LoRa1276F30無線模塊的DIO2輸出腳上，顯示出頻率為1.2KHz，電壓幅度在3V左右的方波信號，且波形不能有抖動現象，詳見圖示說明中的圖片。

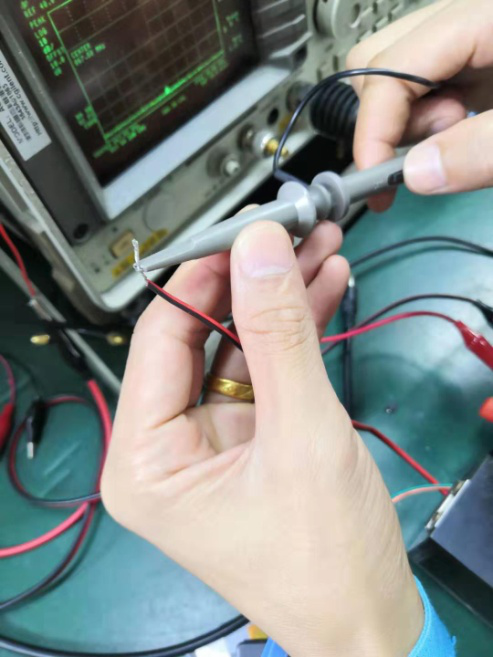

（示波器的探頭接在LoRa1276F30無線模塊的DIO2輸出腳上）

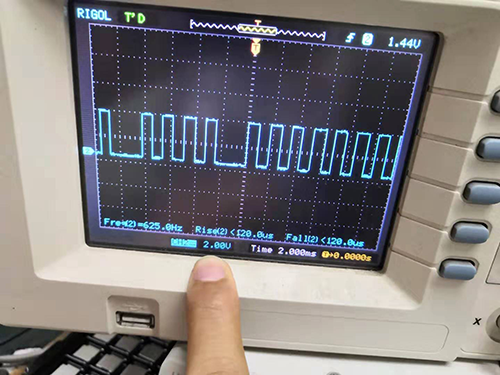

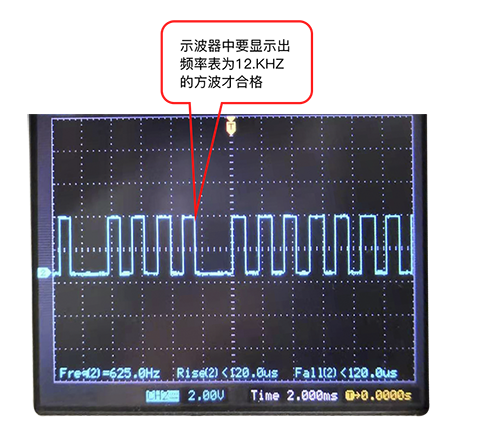

（示波器中要顯示出頻率為1.2KHz的方波才合格）

5、先看LoRa1276F30無線模塊的接收電流是否在14mA以內，再將LoRa1276F30無線模塊進入休眠模式，LoRa1276F30模塊的休眠電流應該在10uA以內。是為合格

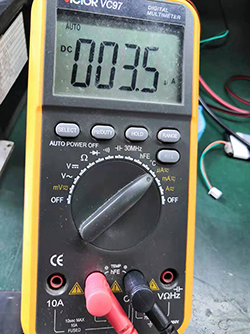

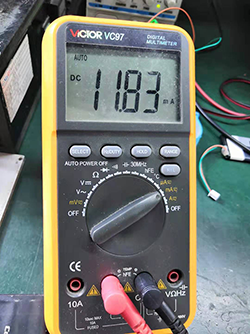

（實測接收電流）

（實測休眠電流）

6 、如果測試結果不能滿足4項與5項的測試指標則為不合格產品，需返修或者淘汰不合格產品。

四、注意事項

• 直流電源與測試夾具的電源連接不能接反，且直流電源電壓設定后不能隨便調節.
• 高頻信號發生器的參數不能隨便改動.
• 電源,儀器都要可靠性接地

今天的無線模塊的接收靈敏度測試就到這里，如果您有什么不懂或者需要了解的，隨時歡迎聯系思為無線。
