電平轉接板有什么作用？工作模式有哪些？

電平轉接板SU108系列是將不同電壓接口的電平轉接成USB接口電平的小板，是深圳市思為無線研發的產品之一。那么這種電平轉接板有什么作用，工作模式有哪些？

SU108系列電平轉接板的作用

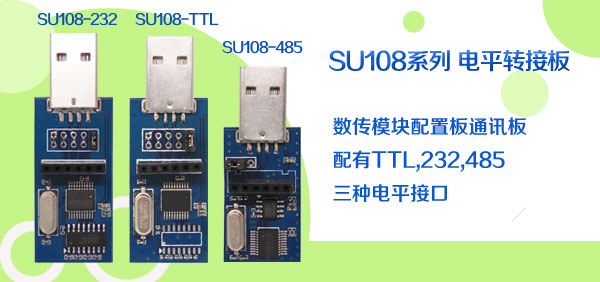

SU108系列電平轉接板有三個型號分別是：SU108-485，SU108-232，SU108-TTL。它們的作用是將485、232、TTL電平轉接成USB接口電平，通過電平轉接板很方便地將無線數傳模塊和PC機相連，從而對模塊進行參數的配置，以及數據收發等功能。

SU108系列電平轉接板的工作模式

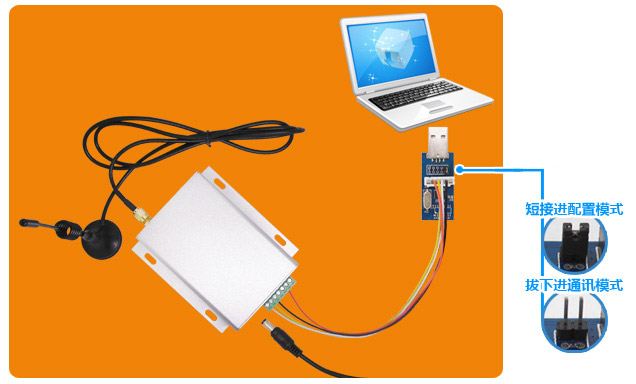

SU108系列電平轉接板有個短路點，可使它連接數傳模塊的時候分為兩種工作模式：

注：接上短路帽短接，進配置模式;拔下短路帽為斷開，進通訊模式。

1、短接：SET接地，此時模塊處于參數配置模式，不再收發數據。

2、斷開：SET懸空，此時模塊處于正常收發數據模式。

以上就是電平轉接板SU108系列的作用以及它的工作模式，SU108系列是數傳模塊配置/通訊板，購買我司的2個無線數傳模塊以上，可贈送一個SU108系列電平轉接板，方便配置軟件參數。
