最近在網上看到很多無線通訊行業的同行在搜索，提問一個問題，無線模塊模塊天線連接在哪個引腳？針對這個問題，思為無線為大家做出解答。

引腳又稱為管腳，是從無線模塊的集成電路（芯片）內部電路引出與外圍電路的接線，所有的引腳構成了這塊芯片的接口。引線末端的一段，通過軟釬焊使這一段與印制板上的焊盤共同形成焊點。

天線在無線模塊中起到一個非常重要的作用，也是不可或缺的一部分，它對無線模塊有著很大的增益，增益越大信號越強，傳輸?shù)木嚯x越遠。引腳的作用就是將無線模塊和天線連接起來，如果在焊接天線引腳的時候，選錯了腳位，那么天線將達不到應有的效果。

我們以RF4463F30大功率無線收發模塊為例，列出各個腳位的定義及天線的引腳。

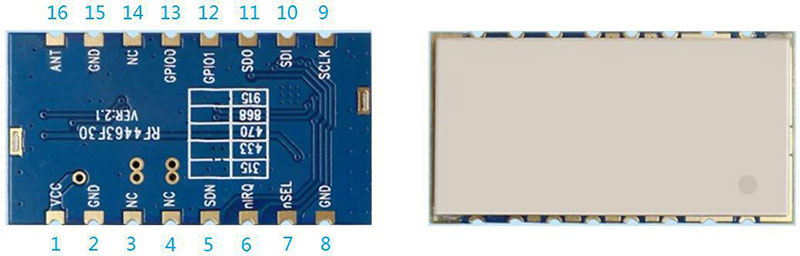

RF4463F30引腳腳位圖

RF4463F30引腳腳位定義表

腳位編號	引腳定義	描述
1	VCC	接電源正極
2	GND	接電源地
3、4，14	NC	懸空
5	SDN	芯片使能引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。
6	nIRQ	中斷輸出引腳
7	nSEL	串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
8	GND	接電源地
9	SCLK	串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能
10	SDI	串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。
11	SDO	0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
12	GPIO1	可測試接收靈敏度，SI4463芯片的GPIO1
13	GPIO0	SI4463芯片的GPIO0，可用做IO口
15	GND	接電源地
16	ANT	接50歐的同軸天線

RF4463F30引腳腳位定義表只適用于RF4463F30無線模塊。（PS：每個無線模塊所對應的天線引腳都是不同的，購買無線模塊的時候，一定要與廠家溝通好）
