GPS模塊GPS01的使用注意事項

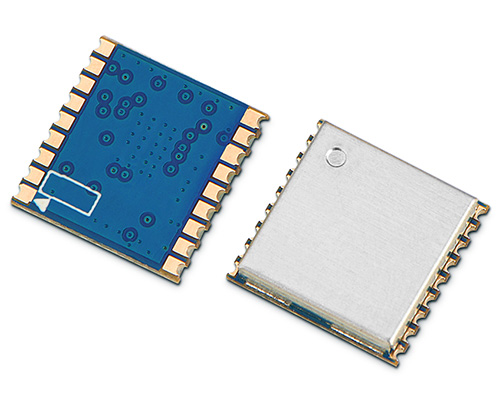

GPS模塊GPS01產品介紹

GPS01是思為無線推出的一款高精度、低功耗、雙模GPS模塊。它支持BDS B1/GPS L1/GLONASS L1頻點（三選二），為車載、船載、手持及穿戴等導航定位終端產品的制造提供了高靈敏度、高定位精度、低功耗和低成本的定位導航解決方案。

GPS模塊GPS01的優勢

• GPS模塊GPS01支持BDS、GPS、GLONASS三種定位方式；
• 支持冷啟動、熱啟動、溫啟動三種啟動方式；
• 具有備份電源輸入接口；
• 支持外部復位；
• 對外接口：串口和IIC；
• 支持以下六種工作模式，并可通過命令相互切換：

1） 單BDS B1工作模式

2） 單GPS L1工作模式

3） 單GLONASS L1工作模式

4） BDS B1/GPS L1雙模工作模式（默認模式）

5） GLONASS L1/BDS B1雙模工作模式

6） GLONASS L1/GPS L1雙模工作模式

GPS模塊GPS01的使用注意事項

1）GPS模塊上的射頻電路包含靜電敏感器件，焊接、安裝和運輸過程中請注意靜電防護，請不要用裸手直接觸碰RF_IN管腳，否則可能會導致模塊損壞。

2）產品應用時，與RF_IN端相連的傳輸線應做50Ω阻抗控制。走線不要走直角和銳角，盡量不要更換信號層。連接線下面的相鄰層最好有完整的地平面，若設計受限時，至少保證標識區域?qū)?yīng)下面一層的區域要有完整的地平面。若板上存在其它強干擾源時，建議給該干擾源加屏蔽罩。如果該干擾源頻率與模塊導航信號頻率臨近時，建議模塊RF_IN前端加裝SAW濾波器。

3）GPS模塊的VCC供電電源紋波盡量控制在100mV以內，并且避免電源上有干擾。

4）請確保上位機與模塊設置的波特率保持一致。

5）天線建議選用有質量保證的BDS B1/GPS L1/GLONASS L1頻點的有源天線（用戶可根據工作模式選擇相應頻點的天線），并確保對天線供電。備注：我司的標準GPS天線均可在三種定位方式下工作。

6）GPS模塊焊接時請控制好溫度與操作方式，避免模塊損壞。

以上就是GPS模塊GPS01的使用注意事項，如果您有其它的問題，我司有專業的工程師為您答復，歡迎咨詢（電話：0755-23080616/郵箱：sales@nicerf.com）。
