LoRaWAN網絡協議Class A/Class B/Class C三種工作模式說明

LoRaWAN是一種專為廣域物聯網設計的低功耗廣域網絡協議。它特別適用于物聯網（IoT）設備，可以在低數據速率下進行長距離通信。LoRaWAN 網絡由多個組成部分構成，其中包括節點（終端設備）、網關和網絡服務器。LoRaWAN網絡協議中LoRa 是物理層的調制技術，而 LoRaWAN 是網絡層協議，定義了設備間通信的規則和數據格式。

LoRaWAN三種工作模式

LoRaWAN 協議主要定義了物聯網 (IoT) 設備在低功耗廣域網中的通信方式。它有三種工作模式，即 Class A、Class B 和 Class C，每種模式在功耗、延遲和通信頻率上有所不同，以適應不同應用場景的需求。

Class A 模式：Class A 模式是功耗最低的模式，也是 LoRaWAN 設備的基本模式。終端可以在任意時間發送數據到網關，數據發送后，終端會打開兩個臨時窗口用于接收所發的數據。若兩個窗口都沒有接收到數據就會等到下一次數據發送。Class A 模式的設備大部分時間處于休眠狀態，僅在發送數據和接收數據窗口期間消耗功率，這種模式適用于不頻繁通信的應用場景，如環境監測傳感器。

Class B 模式：Class B 模式在 Class A 的基礎上增加了同步信號，使得設備可以在預定時間打開接收窗口，允許網關在特定時間向設備發送數據。終端定期接收來自網關的同步信號，同步信號使設備在預定的時間間隔打開額外的接收窗口。功耗略高于 Class A 模式，因為設備需要定期接收同步信號并在預定時間打開接收窗口。這種模式適用于需要定期通信或較低延遲的應用場景

Class C 模式：Class C 模式具有最低的延遲，但功耗較高，適用于需要實時通信或持續監控的應用。終端可以隨時發送數據，并在發送后立即返回接收模式。終端幾乎始終保持接收模式，只有在發送數據時才關閉接收窗口。由于設備始終處于接收狀態，功耗較高，適合有持續電源供電的設備。這種模式適用于需要高頻通信或低延遲的應用，如工業監控和智能照明系統。

思為無線LoRaWAN網關

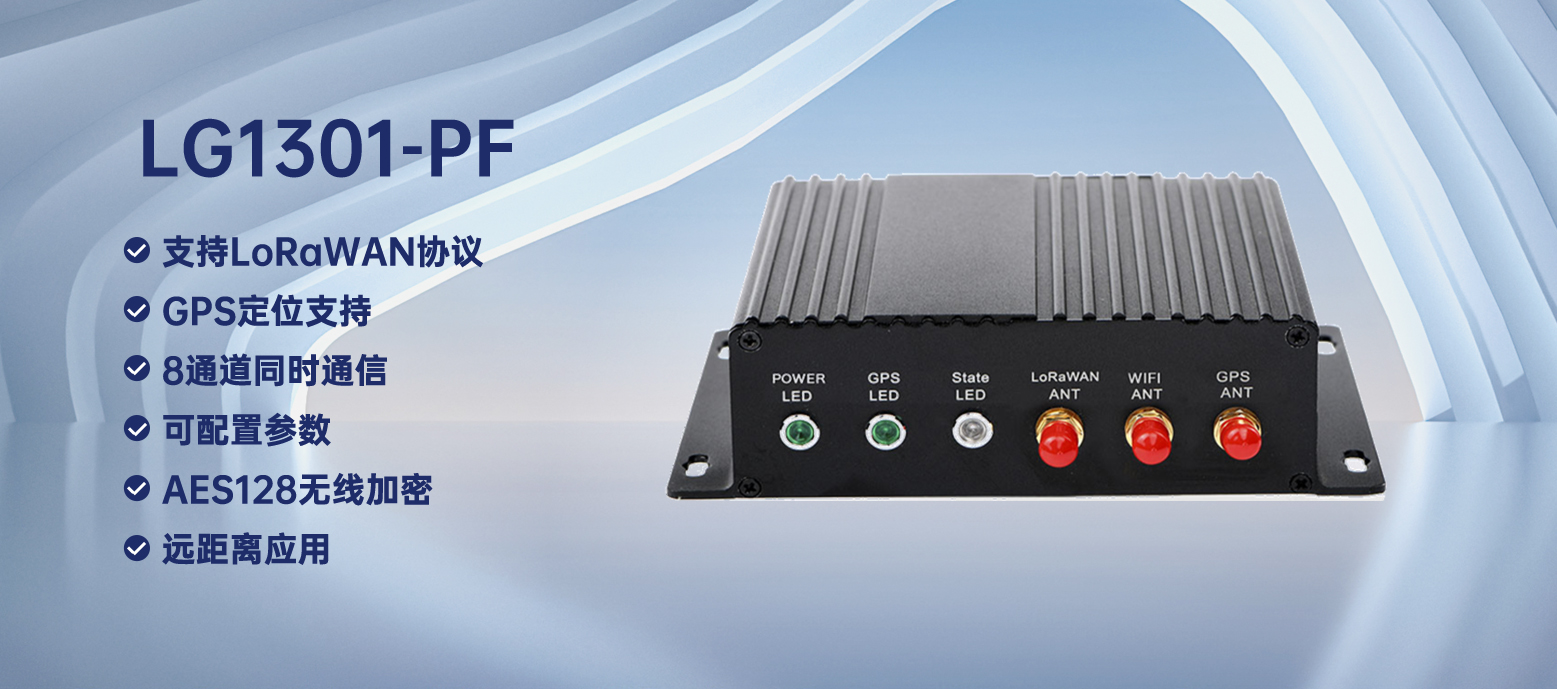

LG1301-PF是LoRaWAN網關。 它可以與任何符合標準LoRaWAN協議V1.0的LoRaWAN節點一起使用。網關以linux平臺為主機，主要由集中器，GPS模塊，WIFI和以太網組成。GPS模塊將包含時間和地理坐標數據的NMEA幀發送給主機。 GPS模塊還每秒向sx1301輸出一個脈沖。網關從節點接收RF數據并將其發送到服務器。 它還從服務器接收數據并傳輸?shù)焦?jié)點。網關通過以太網或WiFi連接到服務器。

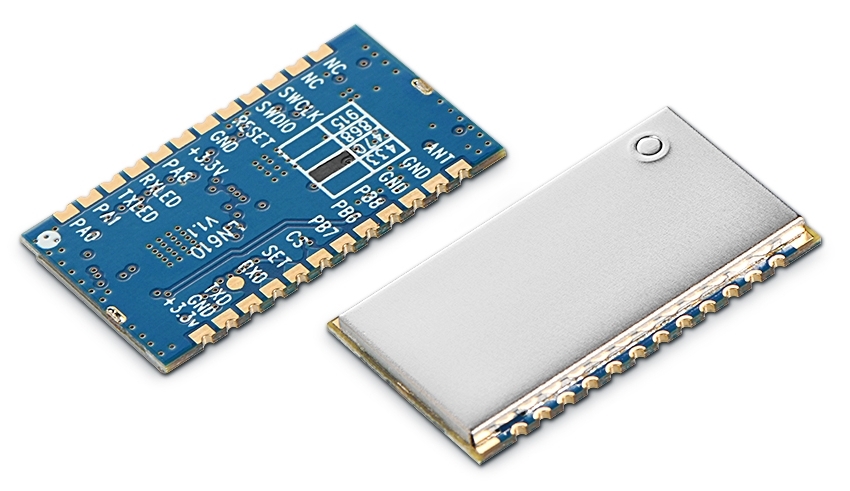

LN610是LoRaWAN節點模塊。LG1301-PF/ LG1301-SE為LoRaWAN網關。LN610與LG1301構建了LoRaWAN系統。該LoRaWAN系統集成了LoRaWAN V1.0協議，支持Class C。當數據輸入到LN610時，LN610將數據傳輸?shù)絃G1301。LN610接收到LG1301的數據后，將接收到的數據輸出到系列接口。所有的無線通信都遵循LoRaWAN協議。LG1301-PF或LG1301-SE均可與LN610配套使用。

LG1301-PF產品特點

• 支持LoRaWAN協議
• Uart接口
• AES128加密
• 8通道同時通信
• 可配置參數
• 全球定位系統支持
• 遠程傳輸
• Eu433m / eu868m / kr920m / as923m / cn780m / cn470m / us915m / as915m

應用領域

• 智能城市
• 智能電表(水、電、氣表)
• 農業監測
• 灌溉控制
• 物聯網(IoT)
• M2M
• 無線傳感器
• 無線報警和安全系統
