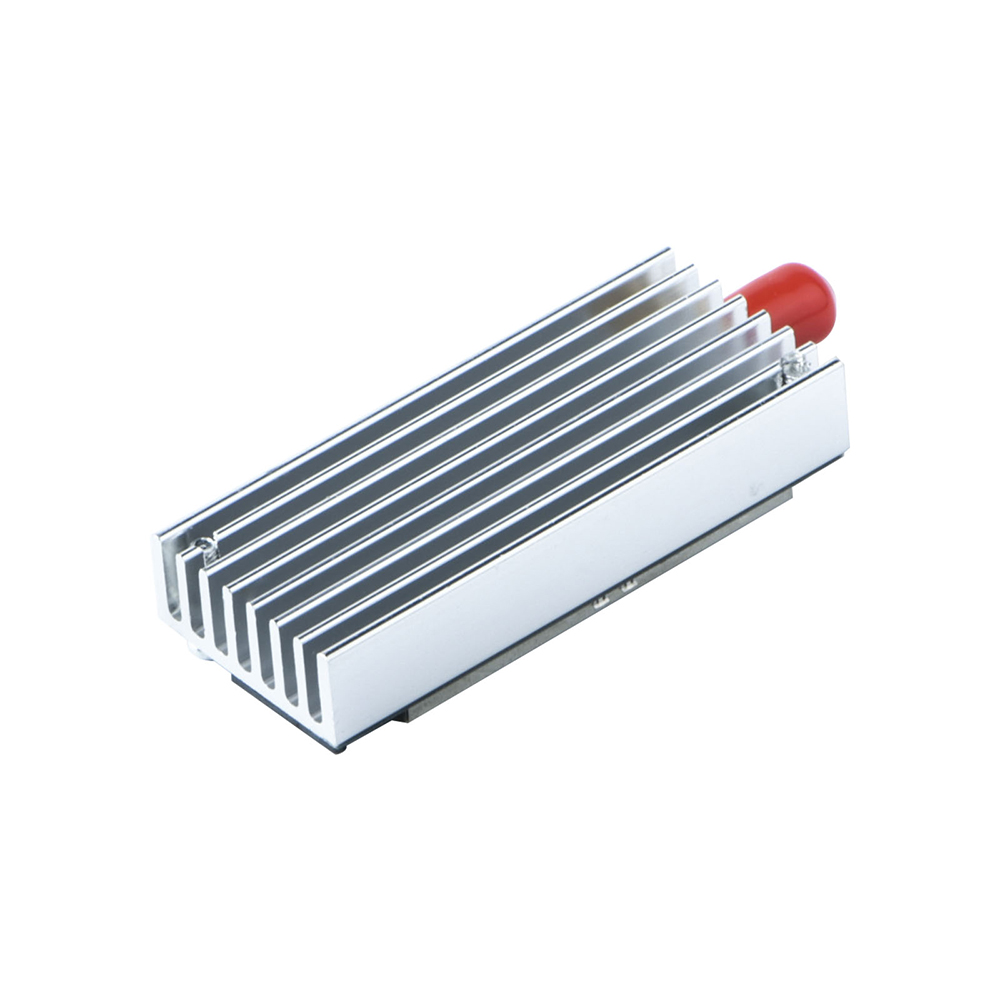

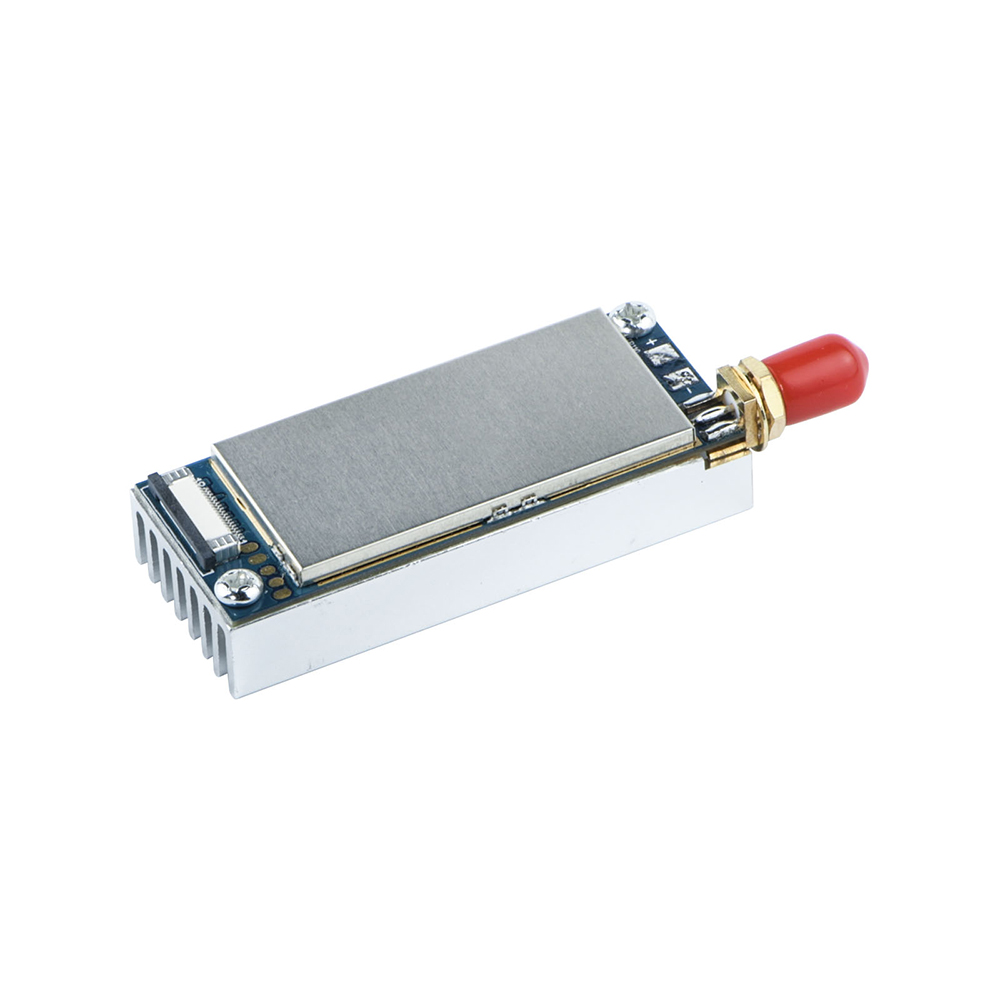

DMR858：5W 超遠距離高靈敏小體積全功能數字對講機模塊

DMR858是我司研發的一款性價比高的5W全功能數字對講機模塊，可以和市場上通用的模擬制式對講機兼容，另帶有DMR數字對講機的功能。模塊內部集成了微控制器、數字對講芯片、射頻功放以及音頻功放等電路，客戶只需外接電源，喇叭，即可作為16通道的專業數字對講機來工作。模塊超小的體積亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。DMR858嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：DMR858數字對講機模塊V1.2.pdf

封裝尺寸：DMR858 package.rar

PC軟件：DMR858_CH_PC software.rar

其它附件：DMR protocol.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	測試條件	最小		典型	最大		單位
工作電壓范圍		3.3		8	9.0		V
工作溫度范圍		-30		25	70		℃
工作頻率范圍	@UHF	400			470		MHz
	@VHF	134			174		MHz
	@350	320			400		MHz
串口波特率				57600			bps
電流消耗
休眠電流				<50			uA
接收電流				< 100			mA
發射電流（高功率）	@VCC=8.0V,5W			< 1.6			A
發射電流（低功率）	@VCC=8.0V,3W			<1.1			A
發射電流（高功率）	@VCC=4.0V，1.8W			< 1000			mA
發射電流（低功率）	@VCC=4.0V,1W			< 750			mA
發射功率（高功率）	@VCC=4.0V			1.6			W
發射功率（低功率）				1			W
發射功率（高功率）	@VCC=8V	4		5	5.5		W
發射功率（低功率）	@VCC=8V	2		3	3.5		W
麥克輸入電壓				0.1	1.6		Vpp
接收靈敏度			-124			dBm
接收誤碼率（DMR制式）	@ -121dBm		1			%
音頻輸出功率			2			W
音頻輸出阻抗		2W & 8 ohm

產品特點

UHF頻段：400~470 MHz
VHF頻段：134~174MHz
350頻段：320~400MHz 注：以上頻段三選一
聲碼器：NVOC, AMBE++（兼容MOTO對講機）注：以上聲碼器版本二選一
開闊地傳輸距離為7公里
高功率5W，低功率3W
高接收靈敏度：-124dBm
-121dBm 下誤碼率低至 1%
發射接收頻率獨立
模擬帶寬12.5 / 25 KHz 數字帶寬6.25KHz
DMR(數字對講) / 模擬對講二合一
支持確認/非確認，組呼短信收發，可預設短信
采用1ppm TCXO晶振，性能穩定
51級CTCSS模擬亞音頻碼
166級CDCSS數字亞音頻
9級可調音量支持短信和語音加密
支持多種呼叫方式，包括全呼，組呼以及個呼
主呼和被呼提示
支持緊急報警，遠程監聽等增強功能
支持掃頻功能
支持遙斃/激活功能
可查詢當前信號強度
提供寫頻軟件修改參數
內置EEPROM，重要數據掉電保存

應用領域

數字對講機模塊DMR858的應用領域

數字對講機模塊DMR858的典型應用電路

DMR858主板腳位定義

數字對講機模塊DMR858的主板引腳定義

腳位編號	引腳定義	描述
1、2、4	GND	地線
3	MIC_IN	咪頭信號輸入
5	UART-RX	串口接收數據口
6	UART-TX	串口發送數據口
7、13	GND	地線
8	CS	模塊休眠使能腳，懸空或“0”為休眠，“1”為工作狀態，默認懸空
9	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
10	LINE_OUT	音頻輸出
11	T/R	模塊收發狀態指示腳，發射狀態下輸出高電平，接收狀態輸出低電平
12	SPKEN	接收信號指示腳（可外接控制音頻功放），收到有效信號輸出高電平，默認低電平,
14,15	+3.3 V	3.3V電壓輸出腳，可外接50mA負載
16,17,18,19	+VCC	電源正輸入（3.3V-9V，內部線路相連，接其中任意一腳）
20	GND	地線

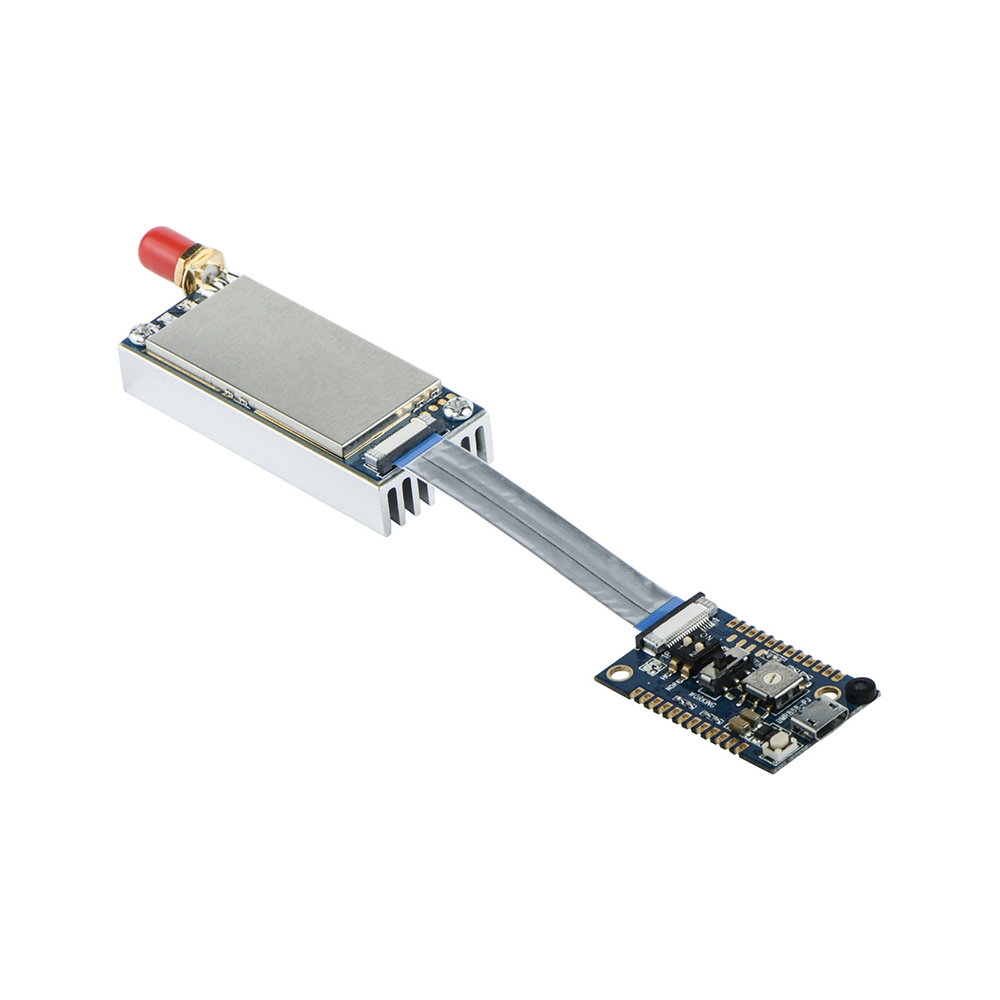

DMR858-PJ腳位定義

數字對講機模塊DMR858-PJ的引腳定義

腳位編號	引腳定義	描述
1	VCC	電源正(內部與DMR858 19腳相連接）
2、4	GND	地線
3	CS	模塊休眠使能腳，“0”為休眠，“1”為工作狀態
5	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
6	LINE_OUT	音頻輸出
7	8	頻率16通道8421編碼，第8位，默認“1”輸出
8	4	頻率16通道8421編碼，第4位，默認“1”輸出
9	2	頻率16通道8421編碼，第2位，默認“1”輸出
10	1	頻率16通道8421編碼，第1位，默認“1”輸出
11	SPKN	音頻輸出腳，外接8歐2W喇叭
12	SPKP	音頻輸出腳，外接8歐2W喇叭
13,15,17	GND	地線
14	SET	配置參數使能（低電平使能參數配置模式）
16	MIC_IN	咪頭信號輸入
18	TXD	串口發送數據口
19	RXD	串口接收數據口
20	+3.3V	3.3V電壓輸出腳，可外接50mA負載
21	SPKEN	接收信號指示腳（可外接控制音頻功放），高電平有效，默認低電平
22	NC	空腳
23	H/L	輸出功率控制，懸空為高功率，接地為低功率
24	GND	地線

數字對講機模塊DMR858的機械尺寸
