SK109：1.5W 四路輸入輸出開關量模塊工業級可對碼定時工作

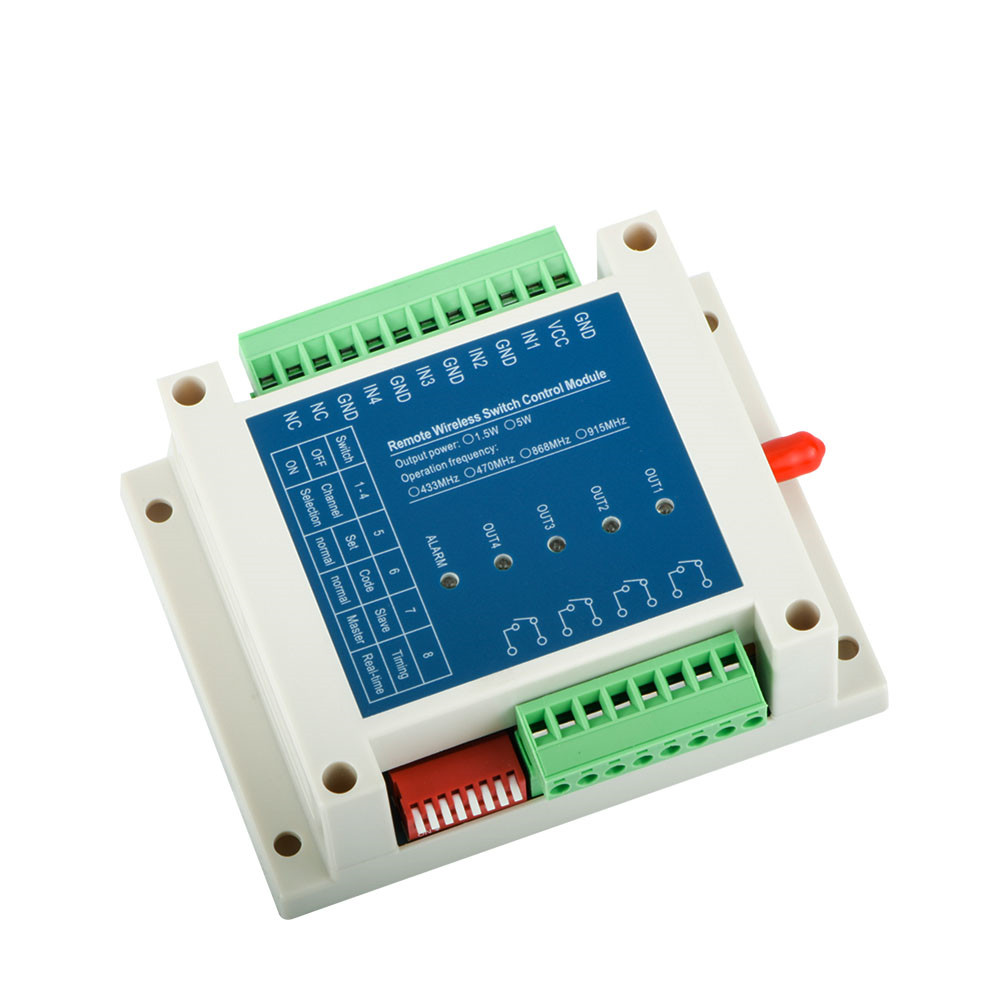

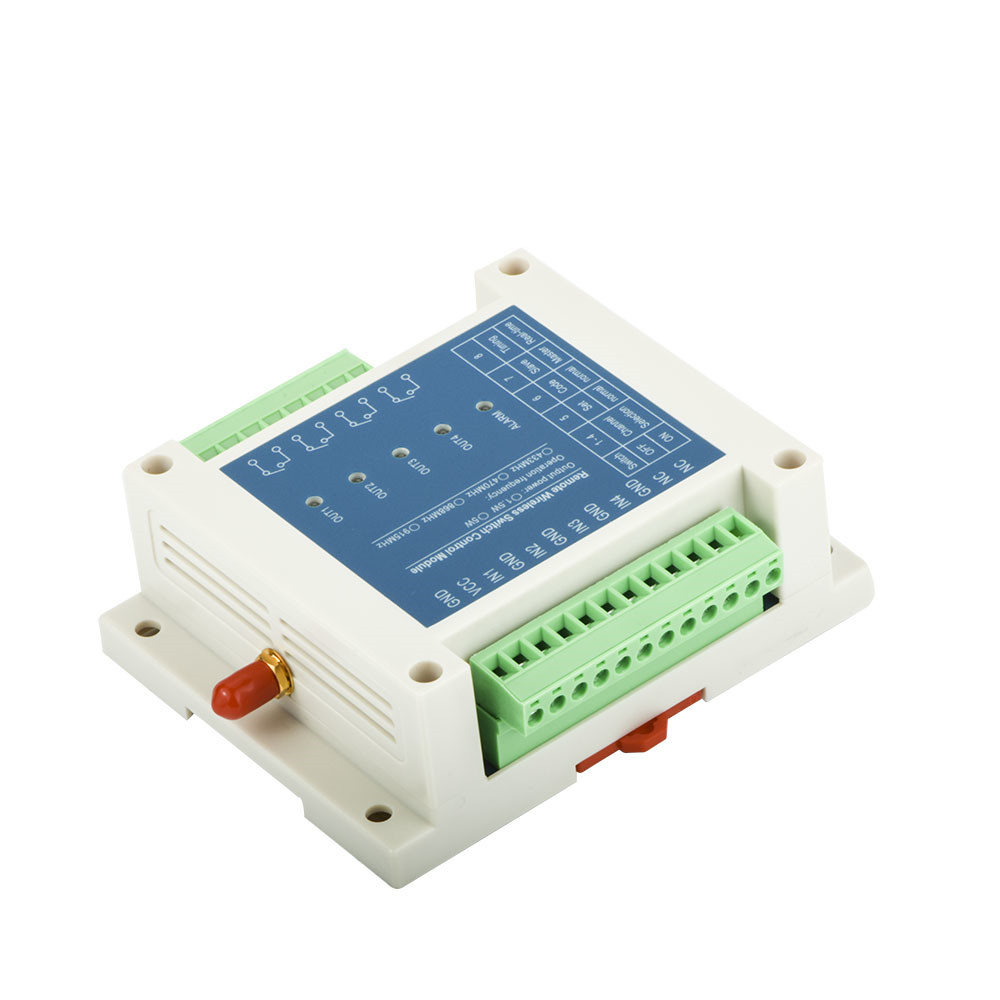

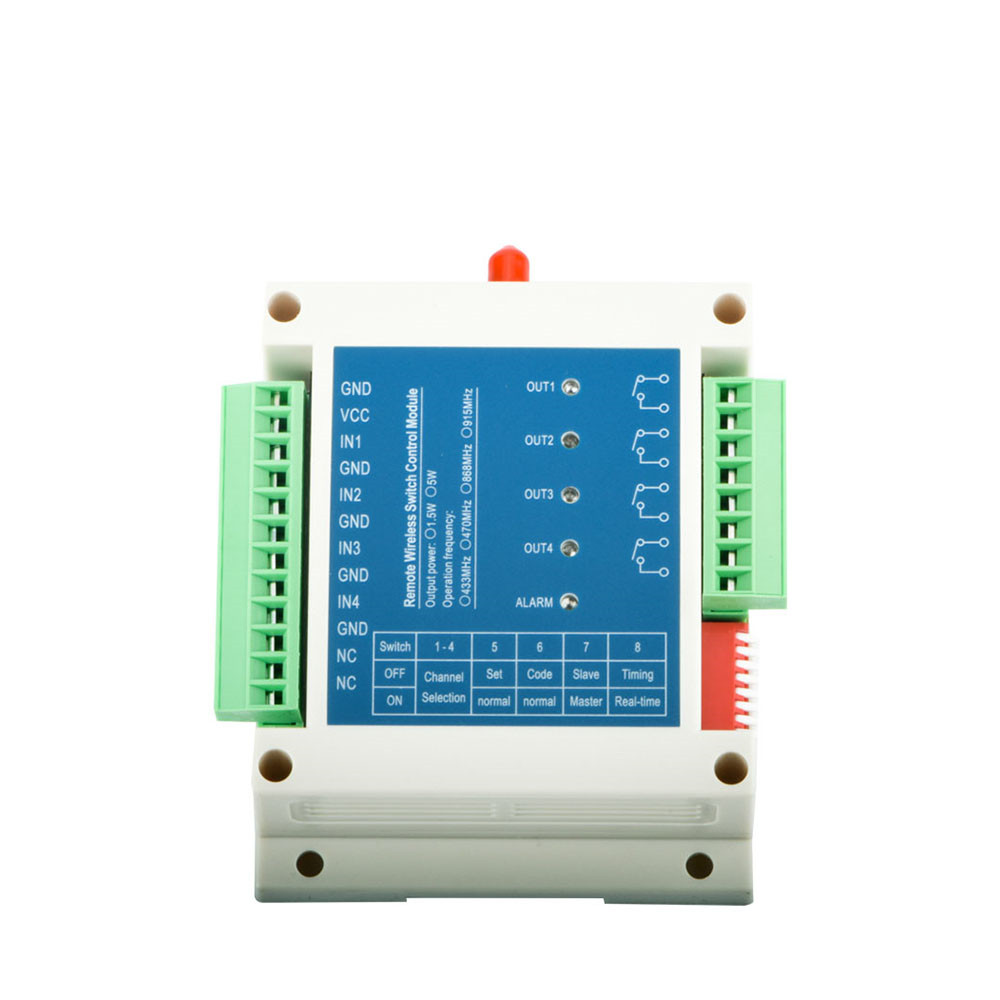

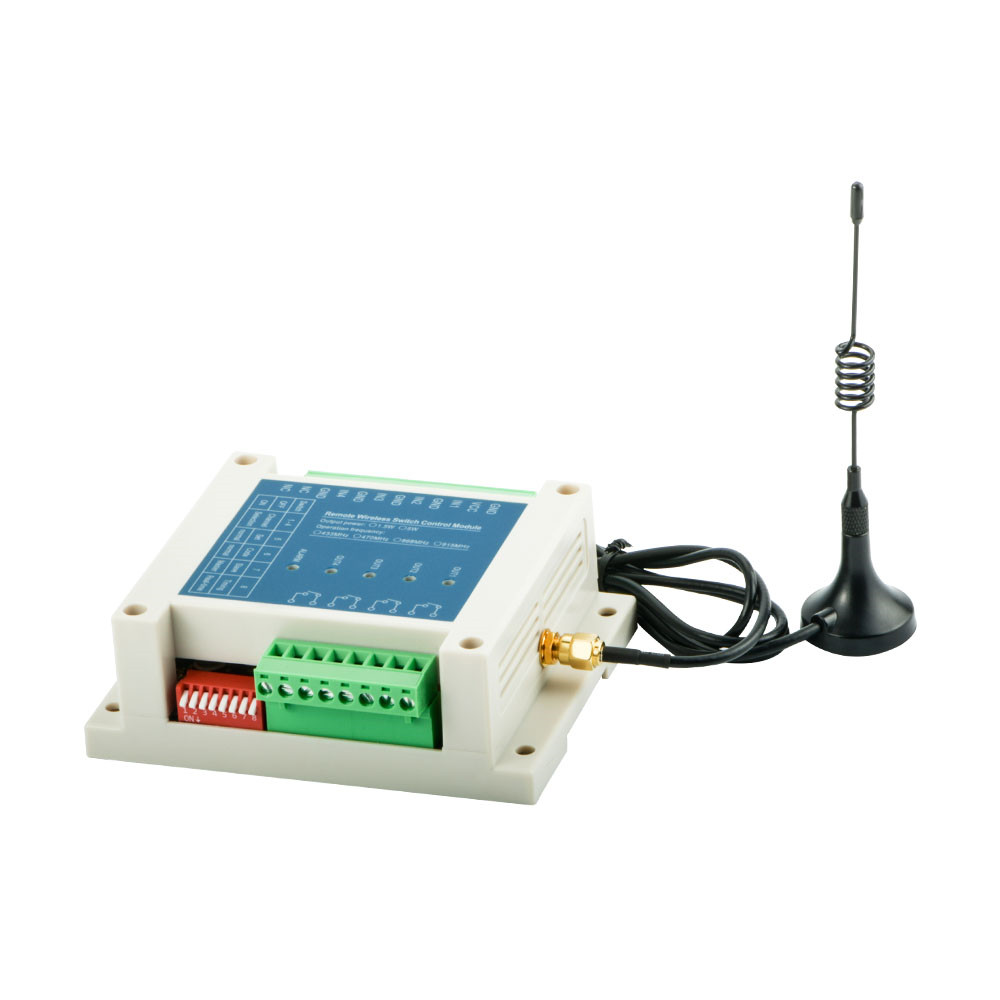

SK109是我司推出的一款工業級可對碼遠程無線四路開關量控制模塊，它提供了四路信號輸入及四路控制輸出接口。具有接口簡單、工作可靠等特點。用戶還可以結合友好的PC界面通過無線的方式來配置修改模塊內部的相關參數。模塊上的撥碼開關也可以更換模塊的工作頻率（16組可選）、工作模式等，使用靈活方便。用這款模塊用戶可便捷地將原來有線的環境替換成無線的控制，從而大大降低了人工布線的成本。
SK109嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SK109-1.5W 無線遠程四路開關量模塊 V2.1.pdf

PC軟件：NiceRF SK109_PC Software.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

注：以下參數為12V供電，室溫25℃測試所得。

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	9	12	30	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		< 20		mA
發射電流		< 300		mA
靜態電流		< 5		mA	@12V 定時模式主機未發射狀態
射頻參數
發射功率		31.5		dBm
接收靈敏度		-121		dBm	@2400

產品特點

空曠傳輸距離: 4000米
16個信道可選
PC無線配置模塊參數
即時/定時工作模式選擇
GFSK調制模式
天線自動匹配及雙向開關控制
靈敏度：-121 dBm
最大輸出功率：1.5 W
工作電壓：9～30 V
工作溫度范圍：-40～+85℃
重量：150g

應用領域

開關量遠程控制
安防系統
家庭自動化遙測
無線遙控遙測
樓宇小區自動化與安防
門禁系統

四路開關量模塊SK109的典型應用電路

四路開關量模塊SK109的引腳定義

腳位編號	引腳定義	描述
1	GND	接電源負極
2	VCC	接電源正極
3	IN1	第一路開關量輸入，短接有效
4	GND	第一路開關量輸入，短接有效
5	IN2	第二路開關量輸入，短接有效
6	GND	第二路開關量輸入，短接有效
7	IN3	第三路開關量輸入，短接有效
8	GND	第三路開關量輸入，短接有效
9	IN4	第四路開關量輸入，短接有效
10	GND	第四路開關量輸入，短接有效
11	NC	懸空
12	NC	懸空
13	OUT1	第一路繼電器控制輸出
14	OUT1	第一路繼電器控制輸出
15	OUT2	第二路繼電器控制輸出
16	OUT2	第二路繼電器控制輸出
17	OUT3	第三路繼電器控制輸出
18	OUT3	第三路繼電器控制輸出
19	OUT4	第四路繼電器控制輸出
20	OUT4	第四路繼電器控制輸出

四路開關量模塊SK109的機械尺寸
