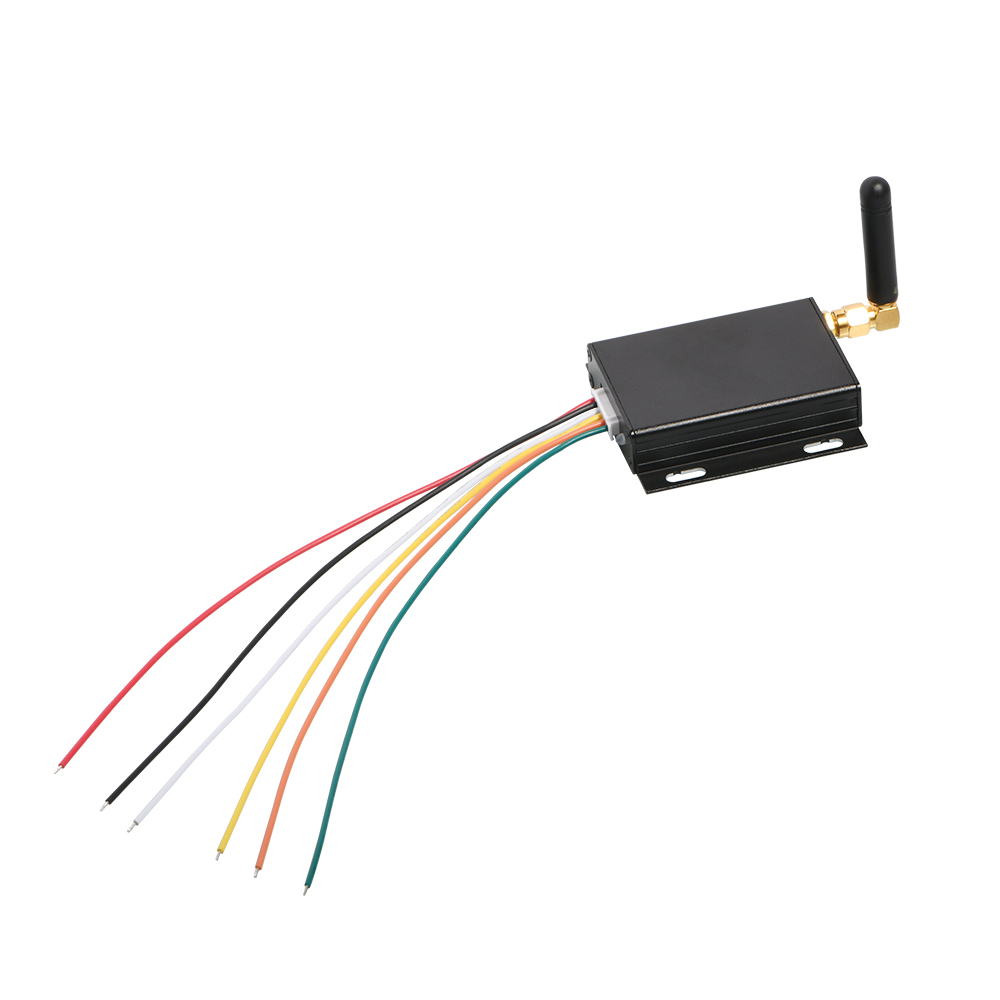

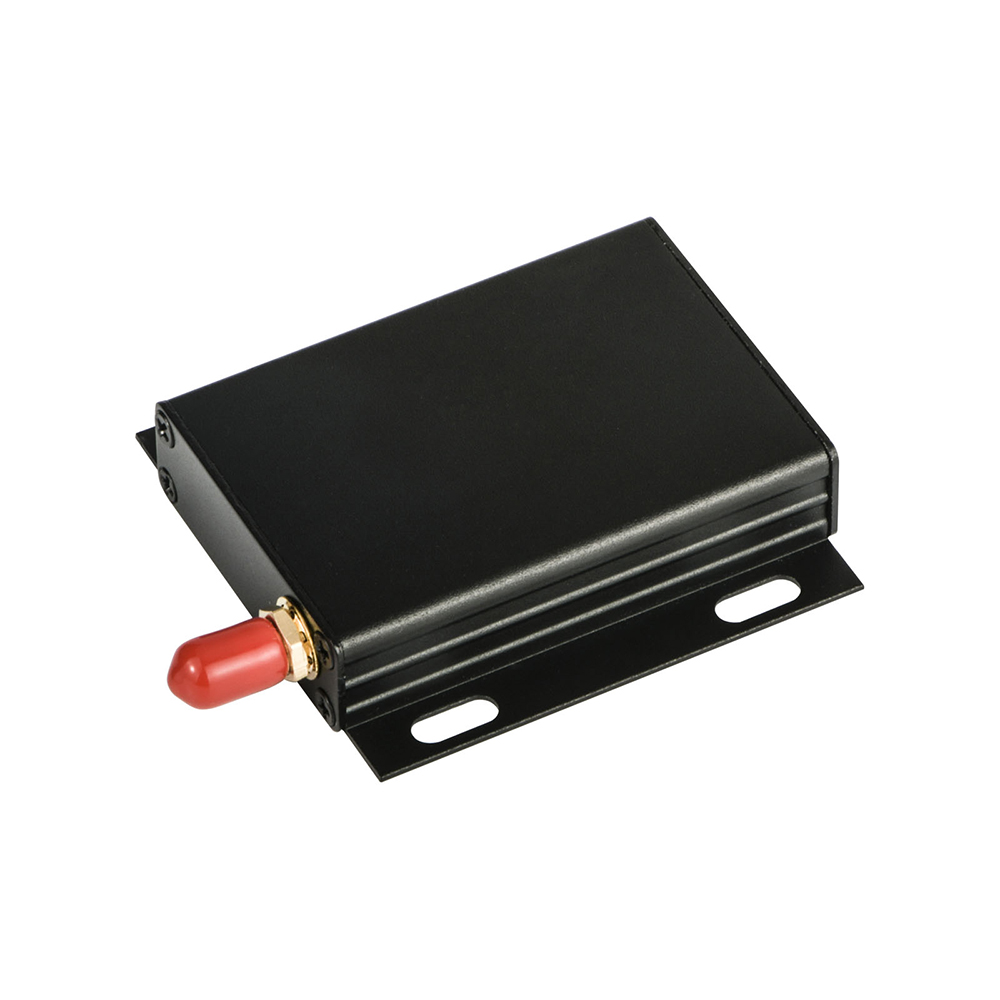

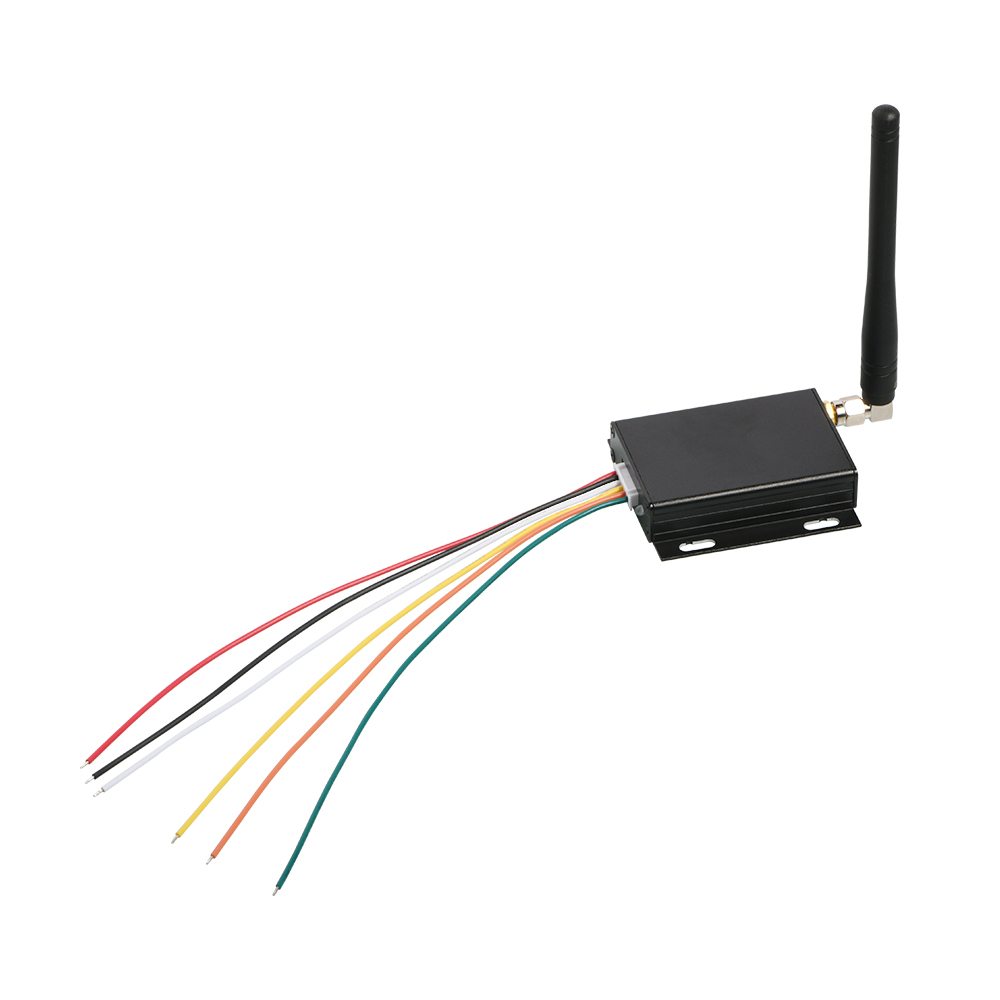

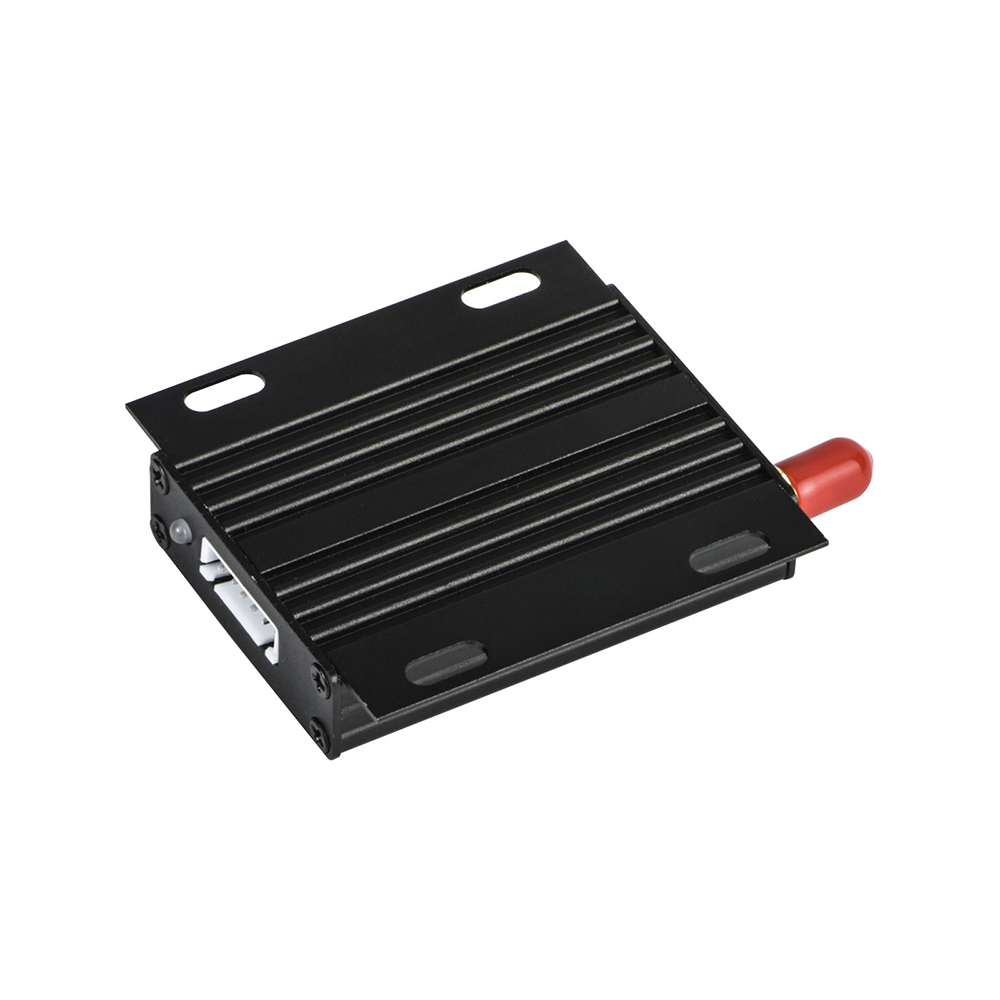

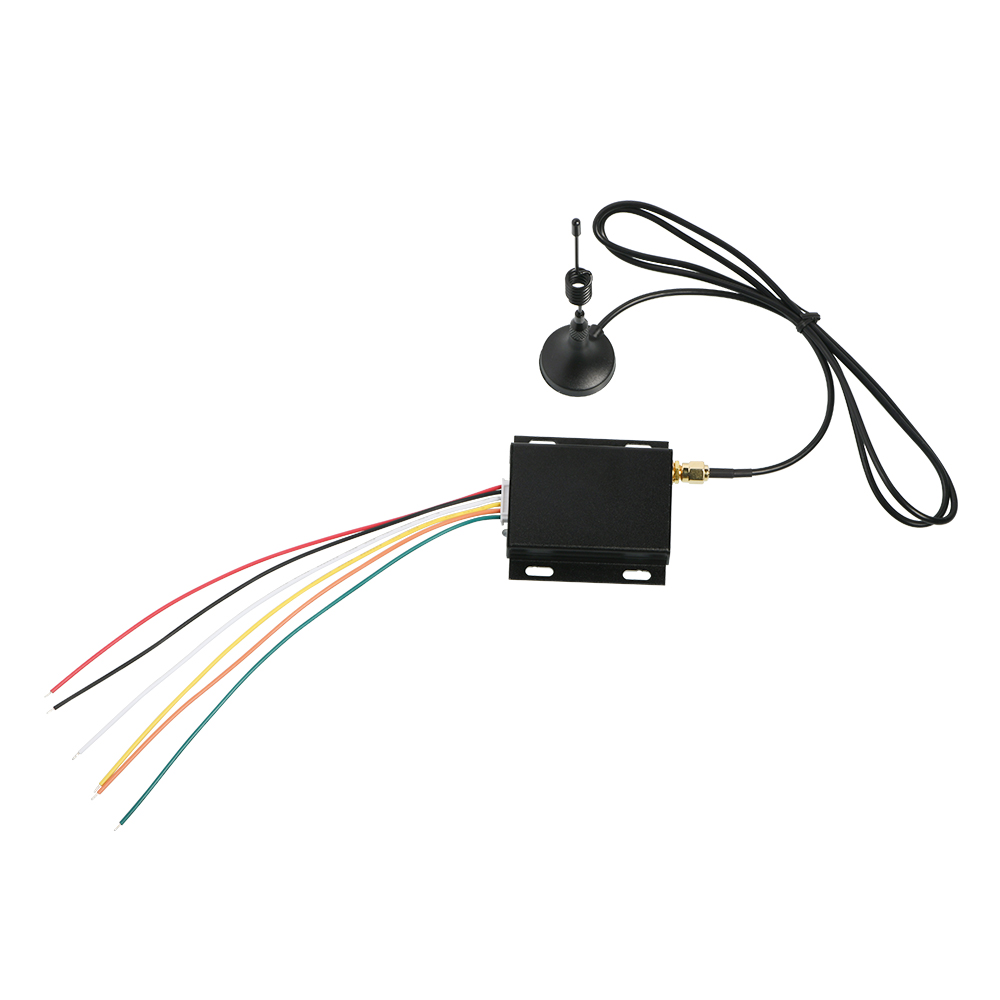

LoRa6102Pro：1W 工業級 MESH自組網 抗干擾 LoRa無線數傳電臺

LoRa Pro模塊是思為無線最新推出的一系列升級版組網無線通訊模塊，它基于Semtech公司的SX127X芯片而研發，采用了先進的LoRa擴頻調制跳頻技術，高效的接收靈敏度，使得其穿透能力和通信距離都遠超當下通用的FSK和GFSK產品，并具有更強的抗干擾性。為了迎合不同客戶的應用需求，我們將此系列的模塊軟件設計為多合一自選的方式，用戶可以通過PC軟件配置模塊在不同的工作模式下切換，在MESH模式下,路由模塊具有自動路由的功能，用戶可通過多模塊組合的方式，形成無盲區無距離限制的組網傳輸。同時用戶還可通過PC軟件或串口指令對無線數據進行AES128加密，使數據傳輸更為安全。
LoRa無線數傳電臺LoRa6102Pro設計為1W/500mW的輸出功率，有TTL/RS232/RS485三種電平可選，在無線遠程傳輸控制等行業得以廣泛地應用。
LoRa6102Pro嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。
硬件特點：
1，內置硬件防死機自復位電路，抵抗外部強干擾信號
2，內置過流過壓反接保護電路
3，體積小，金屬外殼，抗干擾能力強, 三種電平接口可選TTL,RS232,RS485
軟件特點：
1，AES128數據加密方式；
2，LBT（Listen Before Talk）功能可選；
3，MESH模式下節點/路由/節點+路由可選

聯系我們

規格書&附件下載

產品規格書：LoRa6102PRO 1W 串口Lora無線組網模塊V4.1.pdf

PC軟件：LORAPRO_V30.rar

PC軟件：LORAPRO_V50.rar

其它附件：USB_PC驅動.rar

其它附件：串口調試小助手1.3.rar

性能參數

特點&應用

內部框圖

引腳定義

機械尺寸（單位：mm）

★注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。TXD和RXD也是3.3V電平。

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	3.3	5.0	6.5	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		< 16		mA	@5V,TTL電平
發射電流		< 600		mA	@5V,TTL電平
休眠電流		< 250		uA	@5V,TTL 電平可定制 <5 uA 版本
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	91	656	17353	bps	@LoRa
發射功率范圍	+ 24	> 29.5	+ 31	dBm	@5V,@433MHz / 490MHz
發射功率范圍	+ 21	> 27	+ 28.5	dBm	@5V,@868MHz / 915MHz
接收靈敏度		-139		dBm	@91bps

注：如需要更低的休眠功耗，可聯系我司更改為休眠電流為15uA版本

產品特點

AES128數據加密方式
無盲區無距離限制，單個模塊空曠傳輸距離8Km @低速率
工作頻段：433/470/868/915 MHz可選
同頻段下通訊信道40個
串口參數設置多樣化
工作電壓范圍：3.3 ~ 6.5 V
MESH模式下跳數可選
CRC校驗可選
LBT（Listen Before Talk）功能可選
MESH模式下節點/路由/節點+路由可選
內置硬件復位保護電路
LORA調制模式,TTL,RS232,RS485電平
靈敏度: -139 dBm
最大輸出功率：500mW/1W （+30/+27dBm）
工作溫度范圍：-40 ~ +85 °C

應用領域

無線遙控
遠程抄表
工業數據采集
家庭自動化遙測
無線數據通信
門禁系統

LoRa無線數傳電臺LoRa6102Pro的內部框圖

LoRa無線數傳電臺LoRa6102Pro的引腳

腳位編號	引腳定義	描述
1	VCC	接電源正極（典型值5V）
2	GND	接電源地
3	TXD/A	串口通訊數據發射(@485電平時，接A輸出)
4	RXD/B	串口通訊數據接收(@485電平時，接B輸出)
5	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
6	CS	模塊使能腳（內置上拉）注：默認出廠版本：休眠電流<200uA, CS拉高或懸空正常通訊，低電平時休眠；低功耗版本：休眠電流<15uA，CS拉低時正常通訊，拉高或懸空休眠。

LoRa無線數傳電臺LoRa6102Pro的機械尺寸
